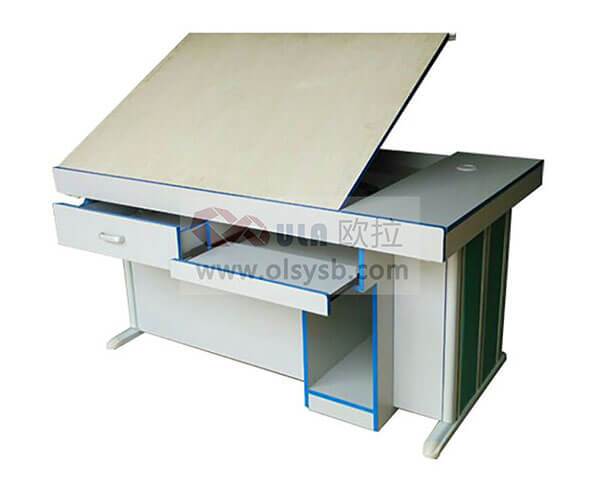

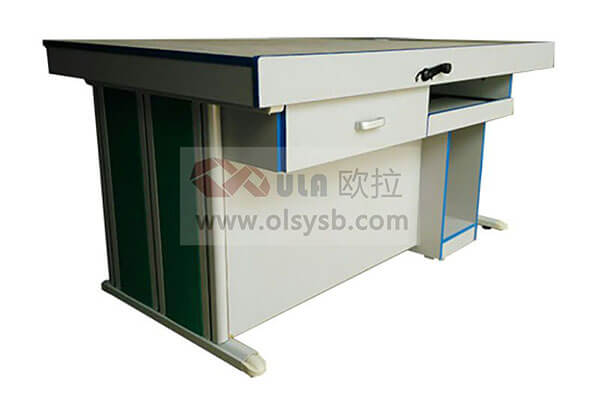

▲OGTS-Z1B机械专业制图实训室综合绘图桌图
一、机械制图桌规格参数
规格尺寸：1350X620X805 （单位：毫米）桌体材质：塑钢脚，桌体16毫米优质E1级双贴面三聚氰胺板制图桌架：支撑面为上700下650，弧线口，E1级优质双贴面三聚氰胺板工具抽屉：抽屉，键盘抽各一个，E1级16毫米三聚氰胺双贴面板。350毫米金属静音滑轨，深度300。铝合金环形拉手。设置主机柜，桌面留显示器位，线孔。升降架：A曲臂式升降支撑架，升降角度0-80度。B多功能升降架（本公司研制产品）：600X500X50（双架），壁厚≥0.8，25X25方管，双架。升降角度0-90度，随意角度停止，金属摇柄，D14梯螺杆，0-90度全行程。可调脚子或ABS防潮脚垫：D10×H30，包塑金属杆，2厘米可调节范围。
二、配套制图工具参考
（1）1号绘图板（2）制图手册（3）山型夹（4）制图小模型（5）绘图纸（6）硫酸纸（7）专用绘图笔（8）绘图铅笔（9）制图橡皮（10）精密绘图仪器（11）不锈钢多用擦图片（12）丁字尺（13）直尺（14）通用三棱比例尺（15）半圆量角器（16）多用斜边三角板（17）曲线板（18）多功能绘图模板（19）大圆弧模板（20）画圆模板（21）椭圆模板（22）万能模板（23）建筑模板（24）景观设计模板（25）美工刀（26）A3切割板
三、机械专业制图实训室全部设施清单参考（以36座为例）

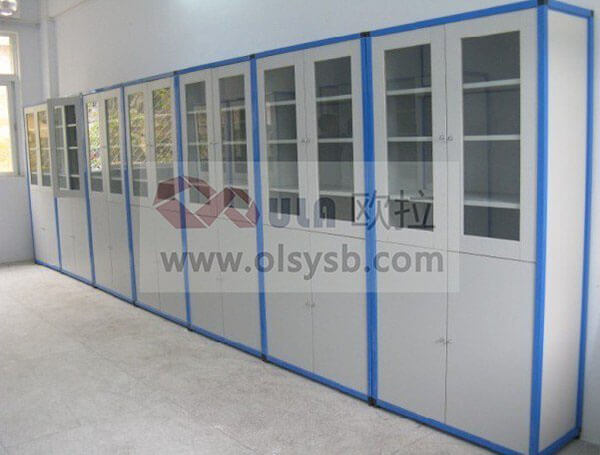

（1）绘图桌36张，配套1号绘图板36个（2）JHS 组合式轴系结构设计实验箱存储柜6套（3）三级圆柱齿轮减速器5套（4）三级分流式减速器5套（5）分流式两极斜齿减速器5套（6）分流式两极减速器5套（7）机械制图挂图（可定制）（8）木制制图教具模型（9）陈列柜5个
四、案例图片参考
四、补充说明
1、制图绘图桌可适用于工程制图、建筑制图、园林设计、机械制图、化工、测绘、服装设计等专业，客户单位可根据实际专业需求对具体的绘图制图工具做增加或者删减选择。各专业需要使用的工具和教具设施请参考网站制图工具专项栏目（http://www.olsysb.com/ztgj/）选择采购，或与公司销售服务人员联系沟通后获取详细配置清单价格表后做选择。
2、表格中型号后缀A指的是采用曲臂升降支撑架，支撑架连接桌体面板和图板，采用手拿绘图板升降，升降角度0-80度，中间若干个齿卡定位，支撑更具稳定性，适合专业精密制图。型号后缀B指采用方型升降架，金属方框架不和图板连接，采用摇柄和螺杆的四连杆机构升降，升降角度0-90度，中间随意角度可停，适合常规训练制图、绘图、美术设计等。
五、其他说明
本公司提供详细版制图桌产品目录文档、制图室成套设备建设方案和配置清单
