钳工技术在铆焊工作中的应用（2）
在使用钳工操作台时，我们需要具备一定的钳工技术技能。在上一篇文章（钳工技术在铆焊工作中的应用）中，我们已经对在使用钳工工作桌时钳工技术在铆焊工作中的作用进行了简要的介绍，接下来我们要继续探讨在进行钳工工作中，我们所使用的钳工技术及其在铆焊工作中的应用知识，今天我们谈论的主题是如何用钳工技术来保证两夹层的同轴度。
1钳工技术保证两夹层的同轴度
低温储运设备多为夹层结构，夹层指容器由内胆及外套组成，内胆缠绕一种特制隔热材料 后，置于外套中，二者的夹层进行真空处理，以达到保温作用；或者内胆无缠绕物套于外套中， 二者形成的夹层填充粒状隔热材料，真空处理，达到保温作用。上述夹层结构，内胆和外套两 回转体的轴线需保证同轴；同轴度要求随回转体直径增大而适当增大。外套外径3500mm要求与其内胆同轴度误差<=5mm；如不能保证此同轴度要求，容器保温性能将大幅下降，异常工况下将导致事故发生。传统铆焊技术保证此同轴度要求很难，钳工技术实现却较容易，方法及过程演示如下：
(1)外套端部（封头〕固定，端部保证水平（由平台及支座保证),采用四根定位植于外套下端，以此定位内胆下端〔下封头)，同轴度误差控制在1mm以内。
(2)在此基础上,组对内胆端面以上零件（内胆筒节)，以同样的定位基准对长度为14000mm的内胆进行定位，内胆中心轴线与外套下封头中心轴线延长线重合，偏差不大于3mm，注意： 测量工具为钢卷尺，测量三次取平均值，测量过程中需相同人员定职测量（保证卷尺松紧度一致)

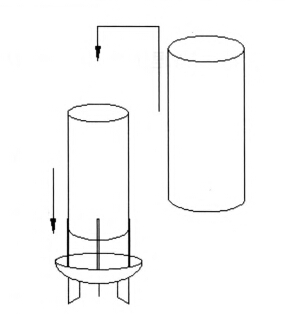

(3)外套组装，外套组装前检验直线度及筒节圆度，长度为15000mm筒节套于内胆外，夹层空间均匀，钢板尺测量端面对称四点位置处，夹层宽度误差<=2mm，过程简图如下：
