序号

名称

规格型号

单位

数量

备注

1

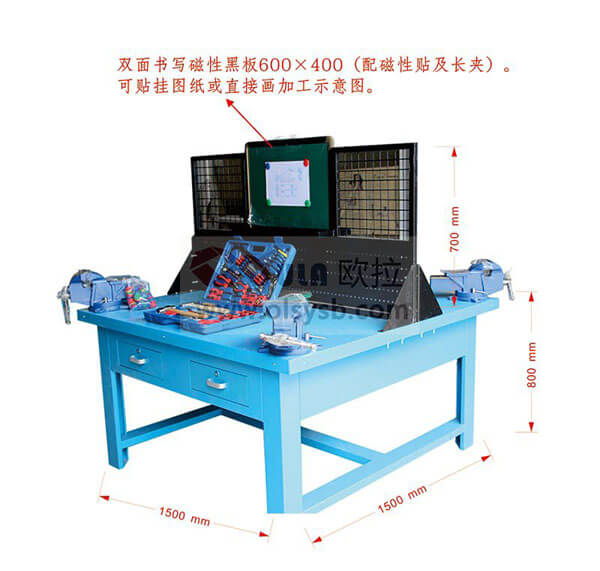

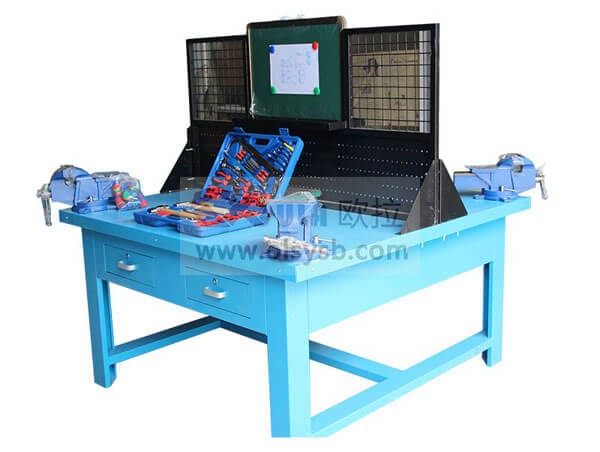

OGQ-4B钳工桌

双面四工位重型钳工桌，适合实训以及工厂实际生产

规格：1500×1500×1500（桌面800+防护网700）

台面：50毫米木板包覆2毫米厚钢板；桌架立柱：4立柱，2.0厚钢板折型，规格100×80×750；桌架横梁及加强梁：1.5厚钢板折型规格100×40×1.5横纵七梁，四加强筋；金属抽屉：四只，厚度1.0钢板折制。加厚型金属滑三节道，承重力佳，带锁；防护网（工位隔离网）:多功能型：1500×750×20,

20×20金属方管，壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板600X400（配磁性贴及长夹）。4只R10螺栓固定与桌面。可贴挂图纸或直接画加工示意图；工作电源（选配）：国标5孔安全插座交流 220V，装置于腿立柱。

张

1

2

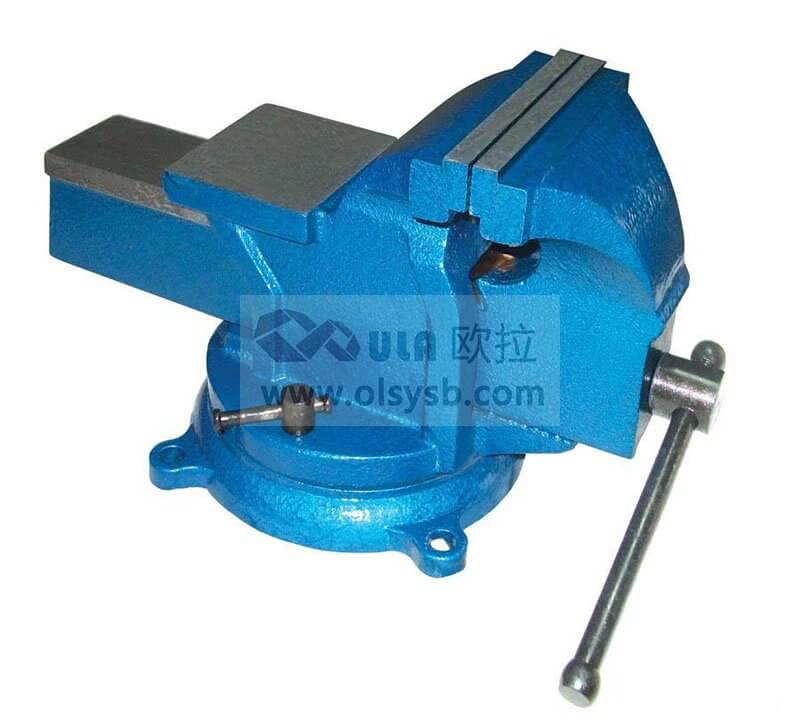

中型台虎钳（带砧台）

6寸/150/20KG

优质铸铁，精钢闭合口。150 合精度：＜1，钳体、底座是20号铸铁、钳口是50号高碳钢，把杆是45号铸铁

台

4

3

划线平板

300×300

优质铸铁，平面高精度。高强度铸铁HT200-300，工作面硬度HB170-240 ，划线平台工作面上无划痕、碰伤、砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。铸造面无型砂，且表面平整、各税边修钝。经稳定性处理和去磁。

台

2

4

划针

120 （钨钢头）

支

4

5

样冲（中心冲）

8×80mm 锋钢（W18GR4V）

支

4

6

划线盘（高度划线尺）

300mm

套

2

7

划规

150mm

个

4

8

活动扳手

200×24  8寸

把

4

9

开口扳手（呆扳手）

8-10、12-14、17-19 3把/套

套

4

10

梅花扳手

8-10、12-14、17-19 3把/套

套

4

11

内六角扳手

9件套（1.5，2，2.5，3，4，5，6，8，10mm）

套

2

12

锤子（鸭嘴锤）

木柄

把

4

13

扁锉刀

6、10寸 中牙 高碳钢 2把/套

套

4

14

方锉刀（平锉刀、四方挫）

6、10寸 中牙 细齿高碳钢 2把/套

套

4

15

半圆锉刀

6、10寸 中牙 高碳钢 2把/套

套

4

16

圆锉刀

6、10寸 中牙 高碳钢 2把/套

套

4

17

三角锉刀（菱形锉）

6、10寸 中牙 T8钢 2把/套

套

4

18

什锦锉（整形挫、）

GCR15#轴承钢

套

2

19

油光锉

8寸

把

2

20

三角刀（三角铰刀）

8寸

把

2

21

铲刀（刮刀、平面刮刀、铲研刀）

12寸   高速钢

把

4

22

锯弓（钢锯架）

300 可调式

把

4

23

锯条（钢锯条）

300（粗齿、中齿、细齿）

100支/盒  每套各一盒

套

4

24

钻头（麻花钻）

规格：Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含钴钻头，每样一支/套

套

2

24

铁皮剪刀

10寸

把

2

25

一字批

橡胶柄5×200 8寸 铬钼钢

把

4

26

十字批

橡胶柄5×200 8寸 铬钼钢

把

4

27

手虎钳（手虎钳）

40mm

把

4

28

内外卡钳

150 6寸

套

4

29

斜口钳

6寸

把

4

30

尖嘴钳

6 寸 45#钢

把

4

31

钢丝钳

6 寸 硬质合金

把

4

32

大力钳

7寸 平口，圆口

把

4

33

凿子

120 凿铁用 尖 洛钒合金钢

把

2

34

凿子（平口錾子、平钢凿、扁錾）

120  凿铁用 口宽15、（扁）（尖）

洛钒合金钢

把

2

35

毛刷

3寸

把

4

36

钢丝刷

宽40mm不锈钢钢丝 中号

把

4

37

油石

200    黑碳化硅

块

2

38

丝锥扳手（丝攻扳手）

合金钢 M4-14

把

4

39

丝锥

M 4 6 8 10 高速钢合金刃具钢

套

4

40

板牙架（圆板牙扳手）（板牙扳手）（绞杠）

20、25、30、38

套

4

41

板牙

M 6 8 10 12 高速钢合金刃具钢

套

4

42

金属直尺 （钢尺）

300

把

4

43

角尺

0-150

把

4

44

游标卡尺

0-150

把

2

45

外径千分尺

0-25

把

2

46

角度板（角度样板）

套

2

47

螺纹样板（公英制）

规格：公制60度和英制55度，材质：不锈钢

套

2

序号

名称

规格参数

单位

数量

备注

1

电源控制盒

4台设备一组

套

选购

2

漏电断路器

4台设备一组

套

选购

3

4芯护套电缆线

1.5 mm 2×4芯

功率(0.37+0.25)×36=22Kw

套

选购

4

电缆线槽（5组护套线）

安装配件 铁皮1.5mm，喷塑

预计值，具体以安装为准。

套

选购

5

台钻

【最大钻孔直径(mm)】16

【立柱直径(mm)】70
【主轴最大行程】(mm)85
【主轴端锥度】B18/MT.2
【主轴转速(r/min)】480-2400/4
【工作台面尺寸(mm)】Φ310
【底座工作面尺寸(mm)】210×210
【主轴轴心线至立柱表面距离(mm)】192
【主轴下端至工作台面距离(mm)】0-300
【主轴下端至底座工作面距离(mm)】470
【电动机(w)】550
【毛重/净重(kg)】100/85
【包装尺寸(cm)】80×42.4×96.2

台

6

型材切割机

【功率(kw)】2.2KW
【电压(v)】≥380V 50Hz
【转速(转/分)】≥2850
【砂轮大小（mm）】Φ直径×厚度×Φ孔径Φ400×3×Φ32
【相数】3
【工作定额(%)】100
【温升(℃)】75

人体工程学设计的工程软塑胶手柄，防滑，耐磨，操作更舒适；高效能强劲马达,切割效率更高；稳固的铸铁底座，防震橡胶底脚，保证整机操作时平衡稳定；快速虎钳锁，固定工件，效率特高；工件固定板，可做45°倾斜，并可调教3个位置，以配合不同大小的材料。

台

1

7

立式砂轮机

【功率(kw)】1.5KW
【电压(v)】380V 50Hz
【转速(转/分)】2850
【砂轮大小（mm）】Φ直径×厚度×Φ孔径Φ250×25×Φ32
【相数】3
【工作定额(%)】40
【温升(℃)】75

台

1

8

台式砂轮机（带底座）

纯铜线电机能效高，动力强，使用寿命长；透明防护镜，防尘的同时便于观察；可调式星火挡板，根据砂轮的磨损调节位置;可调式刀架，便于操作者保持工件；双砂轮对称配置，利于机器运转平稳，提高设备利用率

主要技术参数要求：
【电压】220V / 380V
【功率】≥400W
【同步转速】3000r/min
【砂轮尺寸】200Ø×20×Ø32mm
【砂轮安全线速度】35m/s
【工作制】S2(30min)

台

1

9

台钻砂轮综合工作台

1600×800×800

张

1

10

磨光机（角磨机）

常规：

【主轴直径】M10

【磨/切片直径】100毫米

【输入功率】620瓦

把

1

11

手电钻（手枪钻）

220V

把

1

12

充电式手电钻

【钻孔直径】钢材10 mm，木材20mm；　　

【夹头直径】10mm

【扭矩（硬扭/软扭）】30/11牛顿米　　　【扭矩设置】15＋1

【空转转速】0~380r/min/0~1300r/min　　【LED灯】有

原装双锂电池 2×1.5安时锂电池12V

把

1

13

电锤钻

普通级

把

1

序号

名称

规格型号

单位

数量

备注

1

钢制移动式双面翻转式黑板

1500×900 配板擦、磁块

套

1

2

美式夹具（平口钳）

5〞/3.8KG

件

1

3

桌虎钳（活动式）

2-1寸/60/2.3KG

台

1

4

铁砧

11寸/30KG  260×160×170

工件整形

台

1

5

V形架（V型铁）

规格：100

材质：铸铁 精度等级um：1

只

1

6

方箱

50×150mm  13kg

只

1

7

样冲套装

12支装

套

1

8

空心冲

3~25，15件套, 高碳钢，已经过淬火处理

套

1

9

划线盘（高度划线尺）

300mm

套

1

10

金属圆规

弹簧150

个

1

11

手持C形夹

规格：4寸，材质：铸铁，外表喷漆

个

选择

12

开口扳手（呆扳手）

5.5-24  13把

套

1

13

套装开口扳手

（呆扳手）

10件套

套

1

14

梅花扳手 套装

5.5-24 八件套

套

1

15

T型套筒扳手

8-24 十件 8-24 十七件

套

1

16

专业快速脱落棘轮扳手

200mm

把

1

17

公英制内六角扳手

18件套

套

1

上匠工具

18

锤子（榔头）

1.5P 奶子锤 圆头锤

把

1

19

锤子（榔头）

羊角锤

把

1

20

锤子（榔头）

八角锤

把

1

21

手动可调铰刀

7.0~21，12件

套

1

22

冲击套筒

6-14 8支/套

套

1

23

铜丝刷

铜丝

把

1

24

油石条

厚度：6mm，长度：150mm，宽度12mm

块

1

25

棘轮丝锥扳手

M5-12

把

1

26

刀口直角尺

40mm*60mm

把

1

27

宽座直角尺

63×100 200×125mm

（一级、淬火、焊接）

把

1

28

卷尺

3米

把

1

29

圆尺（圆度尺）

个

1

30

半圆角度尺

个

1

31

铸铁平尺（工字平尺、平行平尺）

500mm、750mm、1000mm

按JB/T7977-99标准制造，材料为HT250,工作表面采用刮研或精密磨削工艺，用于机床检验中检验不平度和不直度两个工作面，是配合块规，千分尺，水平仪等仪器检验，不同高度，两导轨的平行和不连接导轨的水平，并可以配合直角尺，检验只用直角尺无法检验的两机件的垂直度的量具，还适用于设备安装和检查，使用温度（20±5）℃

件

1

32

游标卡尺

0-250

把

1

33

镀铬数显游标卡尺

0-150

把

1

34

深度游标卡尺

0-300

把

1

35

高度游标卡尺

0-300

把

1

36

内径量表

（内径千分尺）

18-35 35-50

把

1

37

万能角度尺

1型 0-320

把

1

38

外角样板

60度

套

1

39

水平仪

LPNSD

件

1

40

半径规（R规）

0.3-1.5  7.5-15 15-25（不锈钢）

套

1

41

塞尺

0.02-1.0mm

长度100mm，宽度10mm  23件套

套

1

42

机油枪

把

1

43

橡胶垫

黑色5mm 1500×750或规格根据桌面裁剪

块

1

44

工具挂篮

380×80×10金属丝网格

个

选择

45

金属托盘

型号规格：320×220×4

不锈钢制  加厚型

个

选择

46

零件盒

240×150×110

塑料加厚型，可拼插连接

个

选择

47

工具专用挂勾

金属L型

只

选择

48

A型工具分类塑料盒

330×17×80 加厚 四格

只

选择

49

B型工具分类塑料盒

350×250×75 小八格加厚

只

选择

50

C型工具分类塑料盒

400×280×95 大八格加厚

只

选择

51

铁皮工具箱

420×160×200 双层

箱

选择

52

铁皮工具柜

900×400×1800

1.0铁皮，磷化喷塑处理

顶

选择

53

工具车

对开门，三层隔板，配置锁扣，万向轮移动。长×宽×高：76×38×80cm；载重：86Kg；钢板厚度：1.0mm；重量约：21.5Kg。

辆

选择

54

仪器工具存放柜

规格：长1000mm，宽500mm，高2000mm钢架结构，柜内分4层铁板（厚度3mm）隔开，每层分出2种格子空间，整柜用铁皮封闭，每个格子前面带铁皮门上锁.1.2钢板制作。

顶

选择

55

拆装式工具材料货架

钢制；规格：1500×600×200层,每层承重：300kg；主架，立柱50×50×1.5；横梁55×47×2.0；层板0.8

件

选择

56

产品展示柜

按实地制作

优质双贴面三聚氰氨板悬挂型

组

1

57

更衣柜

850×400×1800

0.8钢板制作，带锁，每柜6组

组

选择

58

工作服（上衣）

大中小号，春秋款，蓝色，耐磨、不起球、不掉色、不缩水、帆布棉质，含帽子

套

选择

59

口罩

只

选择

60

手袖

副

选择

61

手套

棉纱

副

选择

62

护目镜

无色

副

选择

63

防紫外线眼镜

副

选择

64

急救箱

纱布，棉签，创可贴，酒精，消毒棉，医用剪等

件

选择

65

强光手电筒

射程约200m，18650电池，铝合金材质，强、中、弱光及SOS、爆闪

个

选择

66

万用表

只

选择

67

切割片

355 常规

片

选择

68

砂轮片

100  安质诚

片

选择

69

切割片

小

片

选择

70

磨光片

常规

片

选择

71

十字批头

配电钻用

支

选择

72

油壶

塑料4L

个

选择

73

砂布（细砂）

600粒

张

选择

74

砂布（粗砂）

320粒

张

选择

75

紫铜棒

长500mm 直径20mm

根

选择

76

圆柱销（实习材料）

Φ6、Φ8、Φ10 长度200

根

选择

77

双面平磨铁板（实习材料

11mm、15mm

长宽尺寸根据客户要求

片

选择

78

钢板

5-8mm  20号钢

尺寸根据客户要求

片

选择

79

钢管

直径10mm或尺寸根据客户要

条

选择
