工程专用桌_机械制图专用桌_院校学生绘图桌椅

来源:www.ogsysb.com/zhituzhuo.html 作者:制图桌 发布:2017-7-4 修改:2017-7-4

隶属:制图室绘图桌相关资讯 点击:3395

工程专用桌_机械制图专用桌_院校学生绘图桌椅 OGTS-01塑钢木型

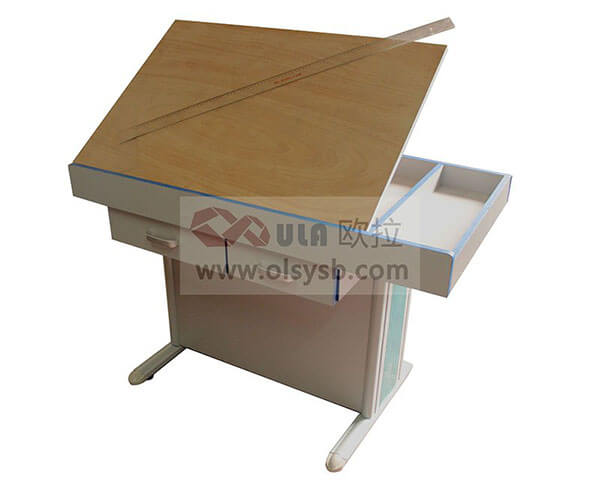

学生工程制图桌图-OGTS-01A型

▲学生工程制图桌图 OGTS-01A型

一、规格参数

规格尺寸:1050X620X805 (单位:毫米)
桌体材质:塑钢脚,桌体16毫米优质E1级双贴面三聚氰胺板
制图桌架:支撑面为上580下500,弧线口,E1级优质双贴面三聚氰胺板。
双抽屉,左为406×112×350,右为298×112×350,350毫米金属静音滑轨,深度300。铝合金环形拉手。
升降架:A曲臂式升降支撑架,升降角度0-80度。B多功能升降架(本公司研制产品):600X500X50(双架),壁厚≥0.8,25X25方管,双架。升降角度0-90度,随意角度停止,金属摇柄,D14梯螺杆,0-90度全行程。
可调脚子或ABS防潮脚垫:D10×H30,包塑金属杆,2厘米可调节范围。

学生工程制图桌尺寸图-OGTS-01型

▲学生工程制图桌尺寸图 OGTS-01A型

二、案例图片参考

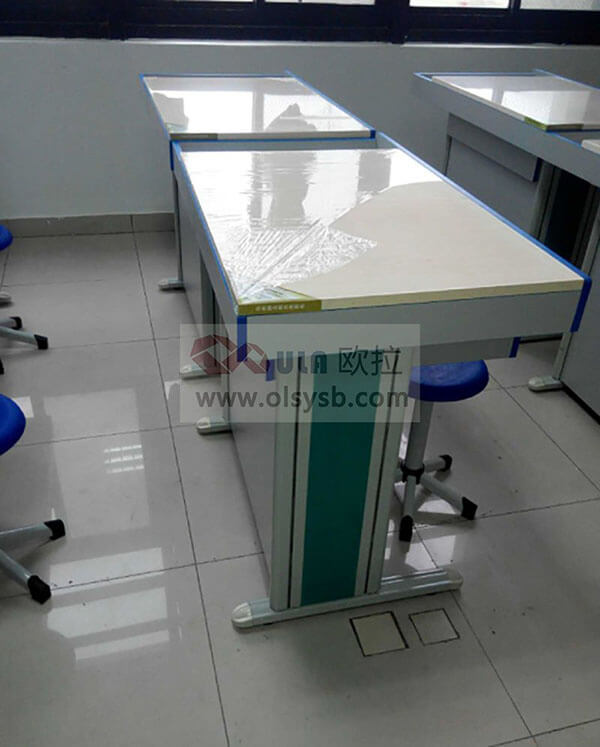

学生工程制图室案例

▲学生工程制图室案例图-OGTS-01塑钢木型

三、学生配套制图工具

序号

名称

规格

单位

备注

1

绘图板

1号绘图板:900X600X15mm杨木面多层实芯板

张









2

学生凳

PVC面 50立管 旋转升降

张



3

制图手册

16开

本



4

山型夹

金属 L:400

个



5

制图小模型

塑料 38件

套



6

绘图纸







7

硫酸纸







8

专用绘图笔

0.3/0.6/0.9 三件套

套



9

绘图铅笔



支



10

制图橡皮



块



11

精密绘图仪器

5件套

盒



12

不锈钢多用擦图片

90X50

片



13

丁字尺

950 mm高透明塑料 刻度清晰

把



14

直尺

0-600mm 塑料/钢任选

把



15

通用三棱比例尺

L:300 6比例有机塑料

把



16

半圆量角器

250mm高透明塑料 刻度清晰

片



17

多用斜边三角板

300mm 高透明塑料 刻度清晰

套



18

曲线板

250mm高透明塑料 刻度清晰

片



19

多功能绘图模板

180mm高透明塑料 刻度清晰

片



20

大圆弧模板

200mm高透明塑料 刻度清晰

片



21

画圆模板

205mm高透明塑料 刻度清晰

片



22

椭圆模板

L:225高透明塑料 刻度清晰

片



23

万能模板

180mm高透明塑料 刻度清晰

片



24

建筑模板

L:190高透明塑料 刻度清晰

片



25

景观设计模板

210mm 比例1:100000

片



26

美工刀

得力

把



27

A3切割板



个







四、院校制图室示教部分



序号

名称

规格参数

单位

备注

1

制图室规章制度

900×600 KT板

个



2

投影器

T250-1 经济型  单镜片

台





T250-2 经济型  三镜片

3

手动幕布

84寸  白塑玻   经济型

副



4

投影胶片

250X250      经济型用

袋



6

工程制图教学挂图



套



7

观图桌



张



8

研讨桌

2000X1000X800钢木结构



张



9

模型柜



个



10

工程制图教学模型



套



11

图纸柜

1300X1000X900厚度1.2钢板,

五层

张



五、其他说明

本公司提供详细版制图桌产品目录文档、制图室成套设备建设方案和配置清单,具体有需求客户请直接联系公司客服QQ 3049760950/646850120或直接致电0571-86267868 85397251进行咨询。


友情提示:
您只要致电:0571-86267868 85397251 13588874898(董经理)
我们可以解答学生制图桌_工程制图学生桌_学生绘图桌批发采购价格相关疑问!
我们可以帮您推荐符合您要求的学生制图桌_工程制图学生桌_学生绘图桌批发采购价格相关产品!
