制图桌基本规格
1.图纸幅面

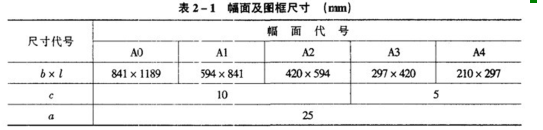

为合理使用图纸和便于管理、装订，所有图纸的幅面，必须符合《房屋建筑制图统一标准》（GBJ1-86)的规定，见表2-1。

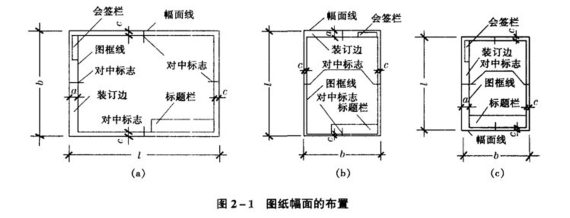

尺寸代号的含义见图2-1。
一个专业所用的图纸，不宜多于两种幅面。目录及表格所采用的A4幅面，可不在此限。图纸以短边作垂直边称为横式，（可升降绘图桌）以短边作水平边称为立式。
2.图纸幅面的布置
图纸应有工程名称、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等，把这些集中列表放在图纸的右下角，称为图纸标题栏，简称图标。
会签栏是为各工种负责人签字用的表格，放在图纸左侧上方的图框线外。
图纸标题栏、会签栏及装订边的位置，应符合下列规定：
②立式使用的图纸,宜按图2-1b的形式布置；
③立式使用的A4图纸,应按图2-1c的形式布置。（工程制图桌）
3.图纸编排顺序
工程图纸应按专业顺序编排，一般应为图纸目录、总图及说明、建筑图、结构图、给水排水图、采暖通风图……。以某专业为主体的工程，应突出该专业的图纸。
