下面讲一下其划线功能。

1.调高度

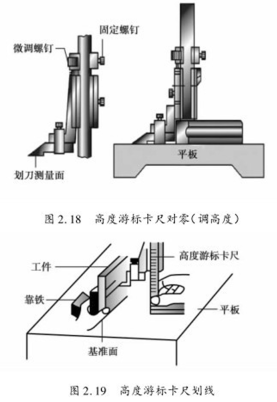

划线前，根据工件的划线高度，调好高度游标卡尺刻度，锁紧,如图2.18所示。

2.划线（绘图实验室）

如图2.19所示，用高度游标卡尺划直线。

注意：在划线时，应使划刀垂直于工件表面，一次划出。

五、刀口尺

刀口尺如图2.20所示，主要用来测量工件表面的直线度、平面度。

六、塞尺

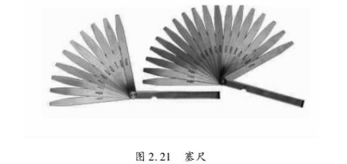

塞尺如图2.21所示。它是用来检测两个接合而之间间隙的大小的量具，由不同厚度的金属薄片组成。

使用塞尺时，根据间隙的大小，可用一片或数片叠合在一起插入间隙内。如用0.4毫米的塞尺能插入工件间隙，用0.45 毫米的塞尺不能插入工件间隙，说明工件间隙在0，4〜0.45毫米之间。

塞尺的片有的很薄，易弯曲和折断，测量时不能用力太大，不能测量温度较高的工件。

塞尺属于定性测量〔不能读出具体的数值，叫定性测量。如塞尺、刀口尺等的测量：能读出具体的数值，叫定量测量。如游标卡尺等的测量）。

七、直角尺

直角尺如图2.22所示。

直角尺主要用于定性测量工件的垂直度。

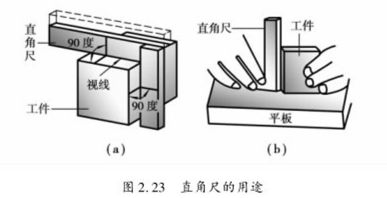

在图2.23中，图2.23(a)是以直角尺为基准，检测工件上

图2.22直角尺

面和右面的垂直度：图2.23(b)是以平板为基准，检测工件侧面的垂

直度。

八、量具的维护和保养

(1) 测量前应将量具的测量面和工件被测量爪擦拭干净, 以免脏物影响测量精度和加快量具磨损。

(2) 根据精度、测量范围、用途等选择量具，测量时，不允许超出測量范围。

(3) 量具在使用过程中，不要和工具、刀具放在一起，以免碰坏。

机床开动时，不要用量具测量工件。

(4) 温度对量具精度的影响很大，因此，量具不应放在热源附近，以免受热变形。

(5) 量具用完后，应该及时擦拭干净，涂油，放在专用盒中，保持干燥，以免生锈。

精密量具应该按时定期鉴定、保养和检修。
