绘图桌制图桌工具的使用
来源：www.ogsysb.com 作者：欧格 发布：2013-3-11 修改：2013-3-11
隶属：绘图桌,制图桌知识 点击：5588
建筑材料图例

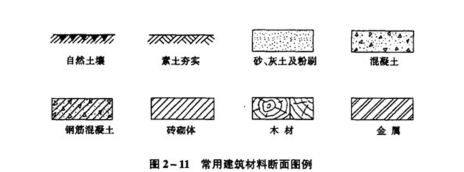

建筑物需按比例绘制在图纸上，对于一些建筑细部往往不能如实画出，而用图例表示。 同时，在建筑工程图中也采用一些图例来表示建筑材料。图11列出了一些常用的建筑材料断面图例，其他详见《房屋建筑制图统一标准》（GBJ1-86)。
制图桌绘图桌工具及其使用
学习建筑工程制图，必须认真掌提制图工具和仪器的使用方法,并且使之逐步地熟练起
来，同时要注意经常维护保养，只有这样，才能保证绘图
质量,加快绘图速度。
1图板绘图桌工具
图板的硬木边要保持笔直（图2- 12),否则用丁字尺画出的平行线就不准确。板面要保持平滑，不然会影响画图质量。图板放在桌子上，板身要略为倾斜。
2 丁字尺绘图桌工具
丁字尺由相互垂直的尺头和尺身构件（图2- 12)。
丁字尺用完之后要挂起来，防止尺身变形。
所有水平线,不论长短，都要用丁宇尺画出。画线时左手把住尺头，使它始终贴住图板左边,然后上下推动，直至工作边对准要划线的地方，再从左向右画出水平线（图2- 13)。
3 一字尺绘图桌工具
一字尺又名平行尺，当上下推动一字尺时，尺身依赖滑

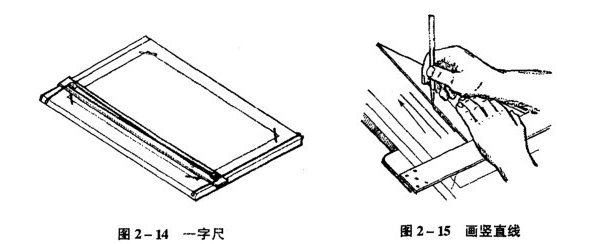

轮和弦线装置，始终保持平行（图2-14)。
4三角板绘图桌工具
一副三角板有30° x 60°x 90°和45°x45°x 90°两块。所有铅直线，都要用三角板和丁字尺配合画出。画线时先推丁字尺到线的下方，将三角板放在线的右方,并使它的一直角边靠貼在丁字尺的工作边上，然后移动三角板，直至另一直角边靠贴铅直线。再用左手轻轻按住丁字尺和三角板，右手持铅笔，自下而上画出铅直线（图2- 15)。

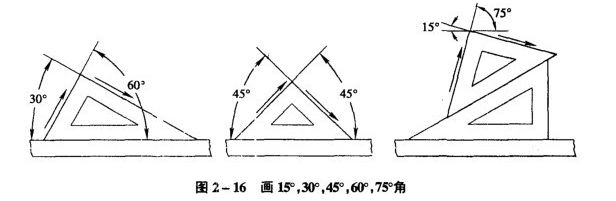

用一副三角板和丁字尺配合起来，可以画出与水平线成15°及其倍数角的斜线(30°,45°， 60°,75°)(图 2- 16)。
》》相关推荐：绘图桌工具
