断面图和剖面图
来源:www.ogsysb.com 作者:欧格 发布:2013-3-26 修改:2013-3-26
隶属:绘图桌,制图桌知识 点击:4933
断面图和剖面图
1概念学生绘图桌可升降绘图

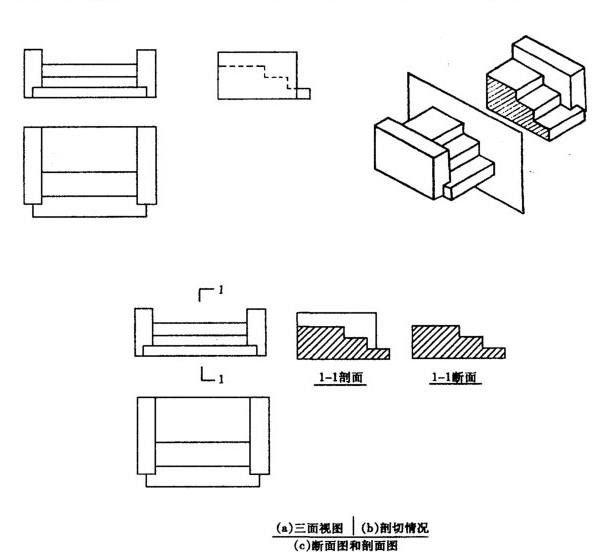

运用基本视图可能对物体内部的不可见部分表达不淸楚,如图3 - 3a为一台阶的三面视图,假设有一个侧平面把台阶沿踏步剖切开(图3-3b),该平面称为剖切平面,当移去观看者与该剖切平面之间的那部分台阶,剩下部分的视图即为图3-3c所示形状的左侧面图。可升降绘图
当剖切平面剖切一个物体时,剖切平面与物体交得的图形称为断面图(又称截面图),简 称断面(或截面)。剖切平面切开一个物体后,移去观看者与剖切平面之间的物体后所得到的物体剩余部分的视图,称为剖面图,简称剖面。因此剖面图中含有断面图,如图3-3c所示。可升降绘图
2剖切的表示绘图
1) 剖切位置:把剖切平面(一般垂直于投影面)投 影在投影面上,它的投影图为一直线,称为剖切位置线, 用断开的两段粗实线绘制。每段长6〜10mm(图3-4) 。
2) 剖视方向:画剖面图时,在剖切位置线两端的同侧各画一段与它垂直的粗实线,表示观射方向为朝向这 —侧,每段长4〜6 mm,称为剖视方向线。
画断面图时,省略方向线,以编号注写的一侧作为 观看方向。
编号:断面或剖面一般采用数字来编号,采用阿拉伯数字,绘图桌按顺序由左至右,由下至上连续编排。剖面图编 号应注写在剖视方向线的端部,断面图编号应注写在剖切位置线一侧,表明编号所在的一侧为该断《截)面的剖视方向 (图 3-5)。
3) 需要转折的剖切位置线,在转折处如与其他图线发生混淆,应在转角的外侧加注与该符号相同的编号绘图桌。
