施工总说明和总平面图
1施工总说明
它主要是对图样上未能详细注写的 用料和做法等的要求作具体的文字说明。
2总平面图
总平面图一般包括新建房屋所在地区的总体布局、新建房屋的平面位置 (当地形起伏较大时，应画出地形等高线），新建房屋底层室内地坪和室外整平地坪的绝对标高和新建房屋的朝向。

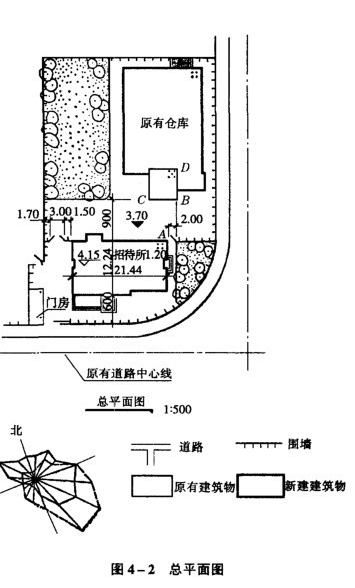

图4-2是某招待所的总平面图。 一般用粗实线表示新建房屋，用中实线画原有房屋，用细虚线表示计划建的房屋。图中各平面图形内的小黑点数表示房屋的层数。另外，拟建房屋可根据已建房屋或道路来定位，图4-2中是用风向频率玫瑰图定出方位。风向频率玫瑰图一般用指向十二不同方向的线段长短表示该地区的风向频率，有北字或箭头的方向为北面。
图4-2中还用图例表示了“国标” 中没有规定的图例，道路、硬地与建筑物之间是绿化地带，基地四周均有围墙,符号 表示室内地坪标高表示室外整平标髙。
