制图桌基本规格(2)

图线

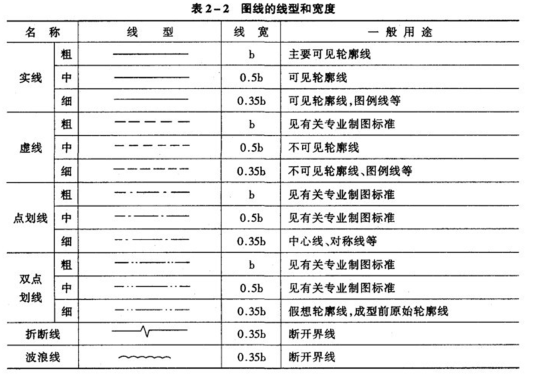

在绘制建筑工程图时，为了表示出图中不同的内容，并且能够分清主次，必须使用不同的线型和不同粗细的图线。建筑工程图的图线线型有实线、虚线、点划线、折断线、波浪线等，见表2-2。

图线的宽度b应从下列线宽系列中选取：

0.18 0.25 0.35 , 0.5 , 0.7,1.0 1.4 2.0mm。

建筑工程图一般使用的线宽互成一定的比例，即粗线、中粗线、细线的比例为 b:0.5b:0.35b。绘图时，根据图的大小、类别等，应先选定合适的粗实线宽度，于是中粗线及细线的宽度也就随之确定。

在同一张图纸内，相同比例的各图样,应选用相同的线宽。

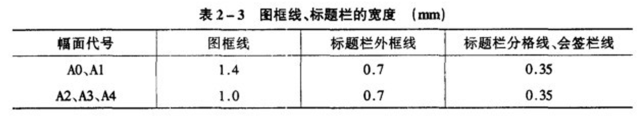

图纸的图框线和标题栏线的宽度，将随图纸幅面的大小而不同，可按表2-3选用。

图线不得与文字、数字或符号重叠、混淆。不可避免时,应首先保证文字等的淸晰。

字体

工程图纸上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。图纸上所需书写的文字、数字或符号等，均应笔画淸晰、字体端正、排列整齐；标点符号应清楚正确，以免错认而造成差错。

汉字应采用长仿宋体，宽度与髙度的关系，应符合表2-4的规定。

文字的字髙，应从下列系列中选用：

2.5,3.5,5,7,10,14,20mm。

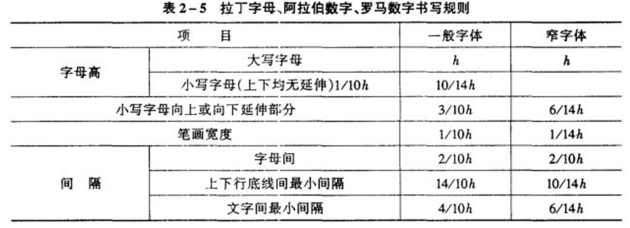

如需书写更大的字，其高度应按根号2的比值递增，并取毫米整数。拉丁字母、阿拉伯数字或罗马数字的书写与排列等，应符合表2的规定。

拉丁字母、阿拉伯数字或罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°，斜体字的髙度与宽度应与相应的直体字相等。
