钳工常用量具(2)专业钳工台

钳工常用量具有钢直尺、游标卡尺、高度游标卡尺、千分尺、刀口尺、塞尺、直角尺、百分表等，本书简要介绍钢直尺、游标卡尺、高度游标卡尺、刀口尺、塞尺、直角尺。

二、钢直尺

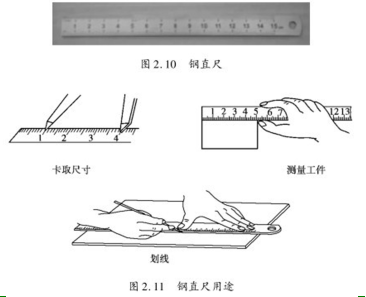

钢直尺是一种简单的量具，如图2.10所示，尺面上刻有公制或英制两种，公制钢直尺的分度值是1毫米，常用规格有 150毫米、200毫米、300毫米、500毫米等，它主要用来测量长度尺寸，也可以用做划直线时的导向工具，如图2.11所示。

钢直尺使用时必须经常保持良好状态，尺身不能弯曲，尺端尺边不能损伤，且相互垂直。

三、游标卡尺

游标卡尺是一种中等精度的量具，是利用主尺与游标相互配合进行测量和读数的量具，其结构简单，橾作方便，維护保养容易，在机加工中用得较广。

1.游标卡尺的结构及各部分名称

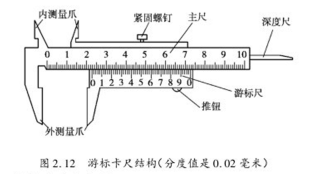

游标卡尺的外形结构种类较多，图2.12所示是常用的带有深度尺的游标卡尺。

2.游标卡尺的类型

根据游标卡尺的分度值，游标卡尺有3种：分度值是0.1 毫米的游标卡尺〔游标为10个刻度）、分度值是0.05毫米的游标卡尺（游标为20个刻度）、分度值是0.02毫米的游标卡尺（游标为50个刻度）

3.游标卡尺的用途

游标卡尺可以测量外尺寸、内尺寸、深度等。如图2.13 所示。

4.游标卡尺的读数

（1）整数部分：游标零刻线左边主尺上的读数。

(2）小数部分：游标尺上第几条刻度线与主尺上的某刻线对齐，这“第几条刻度线”的“几”換成数字乘以卡尺的分度值。

（3）结果：结果=整数部分+小数部分。

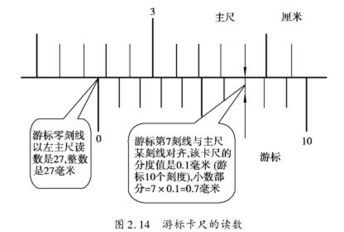

(4）例题：分度值为0.1毫米的卡尺，測量某一工件，其读数形式如图2.14所示。

則其结果=27+0.7=27.7毫米

如果游标尺与主尺没有刚好对齐的刻线，则选游标尺与主尺上某刻线最接近的那条刻线（指游标尺的刻线）是多少，小数部分仍是“多少”的数值乘以卡尺的分度值。
