尺寸标注（1）

学生专业绘图桌

在建筑工程图中，除了依比例画出建筑物的形状外，还必须标注完整的实际尺寸，以作为施工等的依据。

图样上的尺寸标注，应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字（图2-2）。

1）尺寸线、尺寸界线及尺寸起止符号

尺寸线应用细实线绘制，应与被注长度平行。任何图线

均不得用作尺寸线。

尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2 mm，另一端宜超出尺寸线2〜3mm。必要时，图样轮廓线可用作尺寸界线。

尺寸起止符号一般应用中粗、斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 ~ 3 mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示，其形式见图 2-3。

2）尺寸数宇

图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。

建筑工程图的尺寸，除标髙及总平面图以米为单位外，均必须以亳米为单位。因此，图上的尺寸数宇无需写上单位。

尺寸线的方向有水平、竖直、倾斜三种，注写尺寸数字的读数方向相应地如图2-4所示,不得倒写，例如数字86有可能错看为98。应当尽可能不在图2 -4a中30°斜线区内标注尺寸,若无法避免时，宜按图2-4b的形式注写，即从左方读数的方向注写尺寸数字。

3）半径、直径、球的尺寸注法

半径尺寸线必须从圆心画起或对准圆心。直- 径尺寸线必须通过圆心或对准圆心。

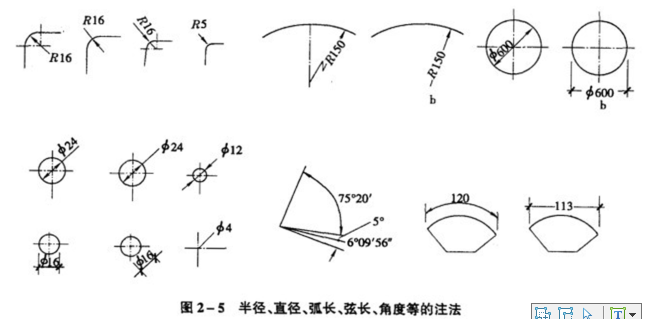

当图形较小，可引出注写；当较大圆弧的圆心在有限地位以外，必须对准岡心来画成断开的或者折线状的半径尺寸线，如图2-5所示。

注写半径数字前加写拉丁字母R_；注写直径数字前加注直径符号；注写球的半径或直径时，在 R或B半径符号前加写“球”字。
