钳工常用量具(3)

专业钳工台

游标卡尺其他读数示例

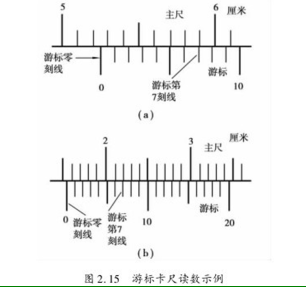

如图2.15所示。在图2.15（a)中，游标零刻线的左边，主尺的读数52毫米，主尺某刻线与游标第5刻线最接近，小数部分是7X0.1=0.7毫米，则其读数是52+0.7=52.7毫米。

在图2.15（b）中，游标为20分度，则其分度值是0.05。游标零刻线的左边，主尺的读数15毫米，主尺某刻线与游标第7 刻线最接近，小数部分是7X0.05=0.35毫米，则其读数是 15 十0，35 = 15.35 毫米。

6.游标卡尺的测量步骤

（1）选合适的游标卡尺。根据被测工件尺寸的大小，选用合适规格的游标卡尺。

（2 ）清洁。擦净工件的被测量而和游标卡尺两測量爪。不要划伤游标卡尺的测量爪。

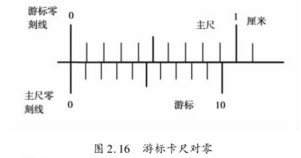

（3）对零。测量工件前，将游标卡尺的两测量爪合拢，游标卡尺的游标零刻线与主尺零刻线应对正，否则，应送有关部门修理。如图2.16所示。

(4）测量。调整游标卡尺两测量爪的距离，大于工件被测尺寸。左手持工件，右手握游标卡尺，缓缓移动游标尺，游标卡尺的测量爪将要接触工件时，慢慢移动游标尺或用微调装罝。切忌测量爪与工件发生碰撞。多測几次，取它们的平均数作为测量的最后值。

7.游标卡尺维护保养

（1）按游标卡尺操作规程使用。

(2）禁止把游标卡尺当扳手、划线工具、卡钳、卡规使用。

（3）不能使用游标卡尺测量毛坯件。

（4）游标卡尺损坏后，应送有关部门修理，并经检验合格后才能使用。

（5）不能在游标卡尺尺身处做记号或打钢印。

(6）游标卡尺不要放在带磁场的物件附近。

(7）游标卡尺及量具盒应平放。

四、高度游标卡尺（高度规）

高度游标卡尺如图2.17所示。

高度游标卡尺主要用于测量工件的高度和划线用，但一般限于半成品加工。其读数原理与游标卡尺相同。
