钳工桌划线工具（2）

(1) 钳工工作台划针盘（划线盘）

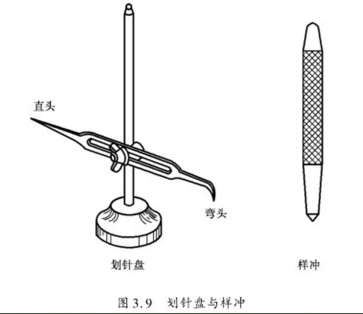

钳工划线盘如图3.9所示。

钳工划线盘是直接划线或找正工件位罝的常用工具。一般情况下，划针的直头用于划线，弯头用于找正工件位置。钳工划针的高度可以调节。

使用时，应使划针基本处于水平位置，划针伸出端应尽量短，以增大其刚性，防止抖动。钳工划针移动时，其移动方向与划线表面之间成75度角左右，以使划针顺利运行。

(2) 钳工样冲

钳工样冲如图3.9所示。

样冲是在已划好的线上冲眼用的工具。以兔工件在搬运、装夹过程中线条被磨掉样冲由工具钢制成。在工厂，可用旧丝維、绞刀等改制。样冲的尖端一般磨成45 -60度。

打样冲的方法和注意事项：

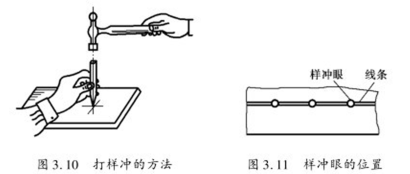

(1)冲眼时，将样冲斜放在划线上，锤击前再竖直，以保证冲眼的位置正确，如图3. 10所示。

冲眼应打在线宽的正中间，且间距要均匀，如图3. 11 所示。在直线上冲眼，间距可大一些，在曲线上冲眼间距应小些，在线的交接处上冲眼，间距也应小些。

(3)在曲面凸出的部分必须冲眼，因为此处易磨损。用划规划圆孤，要在圆心上冲眼，以防划規滑动。

(4 )钳工冲跟的深浅要适当。薄工件冲眼要浅，以防变形：软材料不需冲眼；较光滑表面冲眼要浅或不冲眼：孔的中心跟要冲深，以便钻孔时钻头对准中心。

6.其他钳工桌操作的划线工具

其他划线工具还有钢直尺、高度游标尺、直角尺等。

三、各种支承工具

支承工具用来支承和调整划线工件，以保证工件划线位罝的正确性。

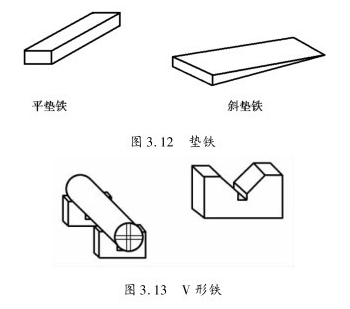

支承工具有垫铁（如图3. 12所示）、V形铁（如图3. 13所示）、方箱、角铁、千斤顶等。
