钳工操作-基本线条的划法1

I.钳工桌操作-平行线的画法

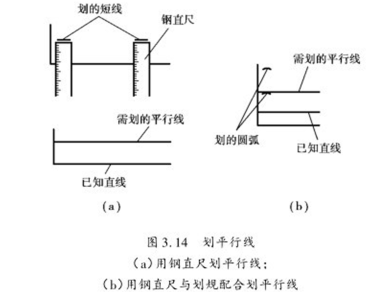

(1)用钢直尺划平行线

如图3.14(a)所示。钳工操作划线步骤是:

划短线：用钢直尺按已知直线和需划的平行线的距离，在同侧的不同两处，各划一短线。

钳工台操作划平行线：用钢直尺把两短线相连（可延长到需要处），即得平行线。

(2)用钢直尺与划规配合划平行线如图3. 14(b)所示。钳工操作划线步骤是：

划圆弧：用划規在钢直尺上量取已知直线与需划平行线的距离，在已知直线上取圆心，在需划平行线一側划圆孤。

作切线：作两圓孤的公切线（可延长到一需要处），即得平行线。

(3) 用单脚规划平行线

如图3. 15所示。划线步骤是：单脚规量取需划的距离，用单脚规的一脚靠住工件基准边，划一短线；再在另一处，以相同的距离，相同的方法，划另一短线。

用钢直尺把两短线相连(可延长到需要处），即得平行线。

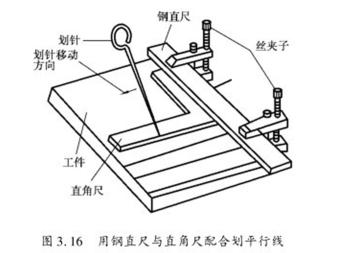

(2) 用钢直尺与直角尺配合划平行线如图3.16所示。钳工操作划线方法是：

夹住钢直尺或贴合；用丝夹子夹住钢直尺，如钢直尺与工件表而能较好贴合在一起时，可不用夹持。将直角尺的一边紧靠钢直尺，然后用划针划线。

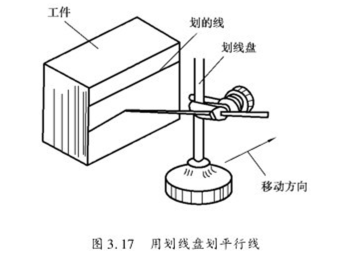

(5)用划线盘划平行线

如图3. 17所示。划线方法是: 按要求，调好划线高度，划线。

(6)用高度游标卡尺划平行线如图3. 18所示。划线方法是：

按要求，调好划线高度，划线。
